Cámara hiperbárica rígida de 2.0 ATA · Sentada, compacta
Desarrollada para el ascensor.
ORION COMPACT es una cámara compacta para una persona sentada, a 2.0 ATA, pensada para proyectos en los que la cámara debe trasladarse en ascensor. Mide 1,450 × 830 × 1,450 mm incluidas las ruedas, pesa unos 500 kg, y tanto la cámara como su unidad principal independiente se desplazan sobre ruedas.
- Presión
- 2.0 ATA
- Ocupación
- 1 persona, sentada
- Tamaño L × An × Al
- 1,450 × 830 × 1,450 mm
- Peso de la cámara
- ≈ 500 kgsin la unidad principal
- Ancho mínimo
- 830 mmancho total incl. ruedas
- Unidad principal
- 10L todo en unocon aire acondicionado
Resumen
Por qué ORION COMPACT.
Dimensionada para el ascensor, sobre ruedas

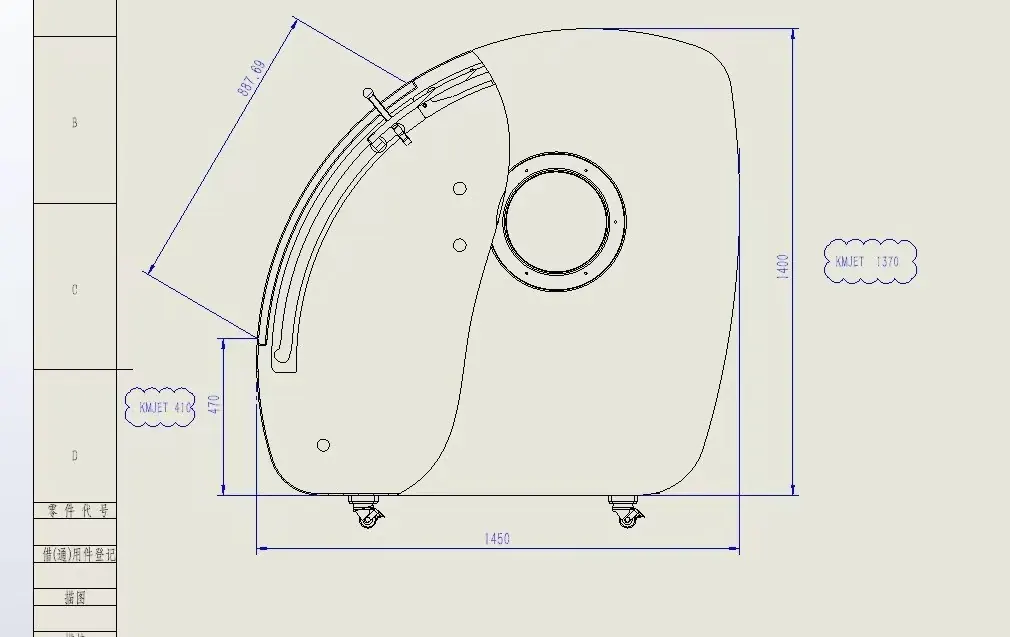

1,450 mm de largo y de alto, 830 mm de ancho incluidas las ruedas; tanto la cámara como la unidad principal se desplazan sobre ruedas.
El modelo rígido más ligero
Unos 500 kg para el cuerpo de la cámara: compruebe la carga nominal del ascensor incluyendo las personas y el equipo de manipulación.

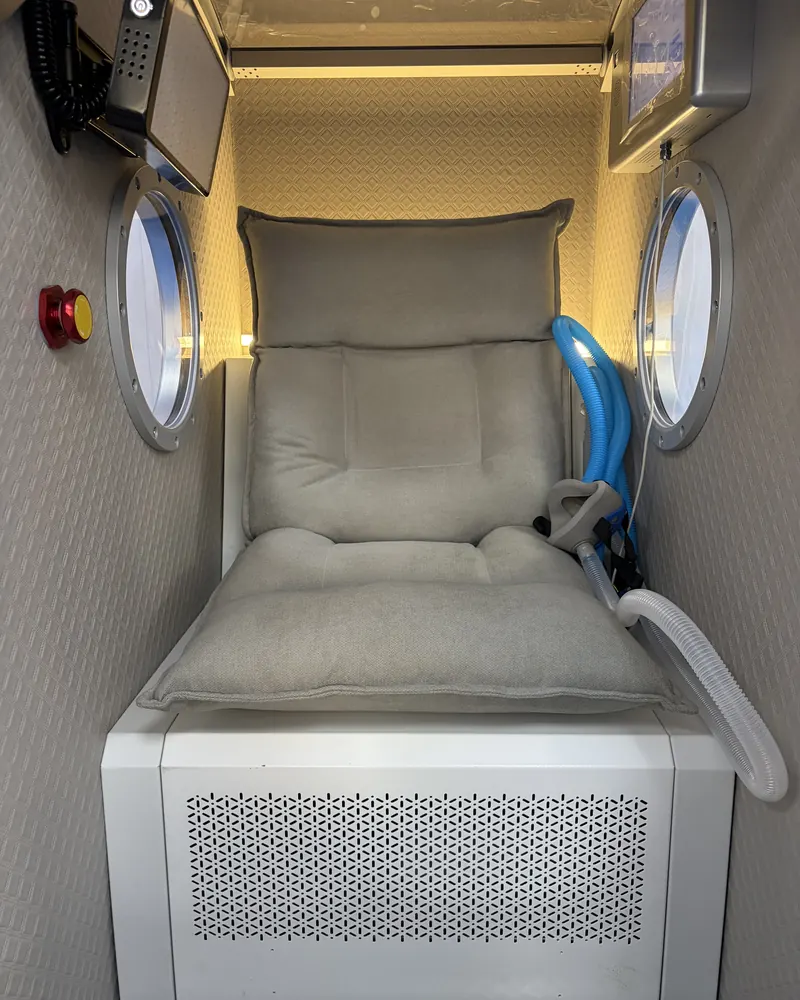

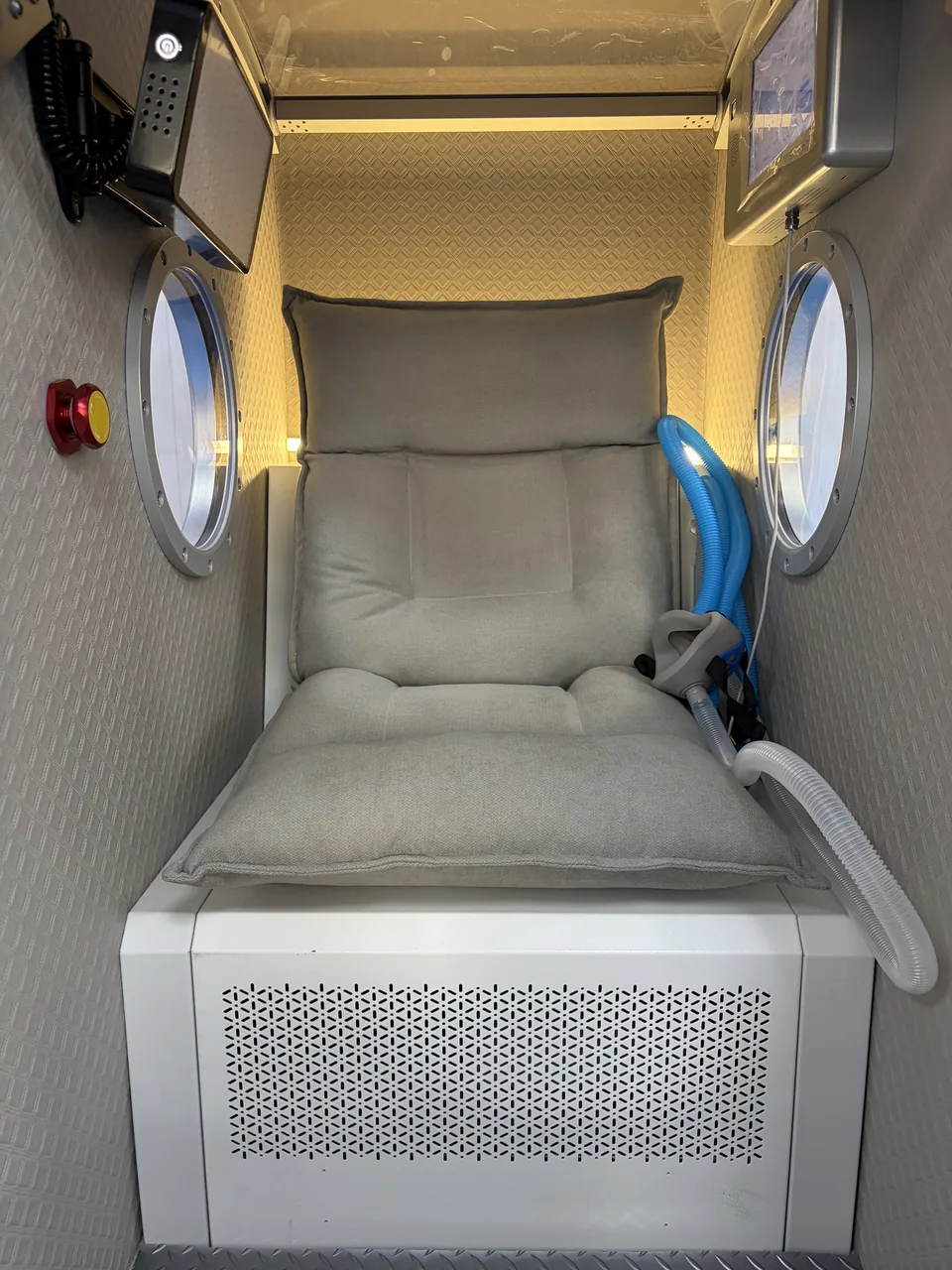

Asiento integrado
El sofá integrado con respaldo ajustable es estándar; no se ofrecen asientos alternativos.
Opciones sencillas
20L + BIBS, infrarrojo simple o doble, oxímetro de pulso y unidad de iones negativos. No se ofrecen infrarrojo de tres paneles, puerta iluminada, mesa plegable, PEMF ni escalones de acceso.
Galería

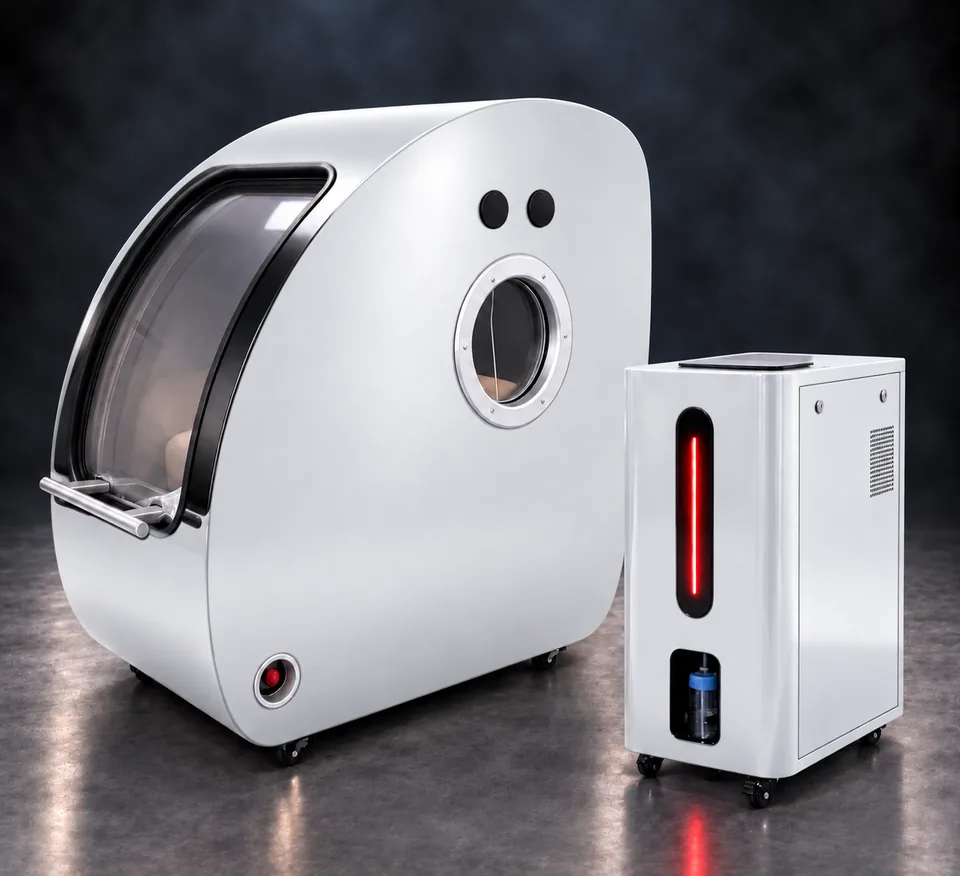

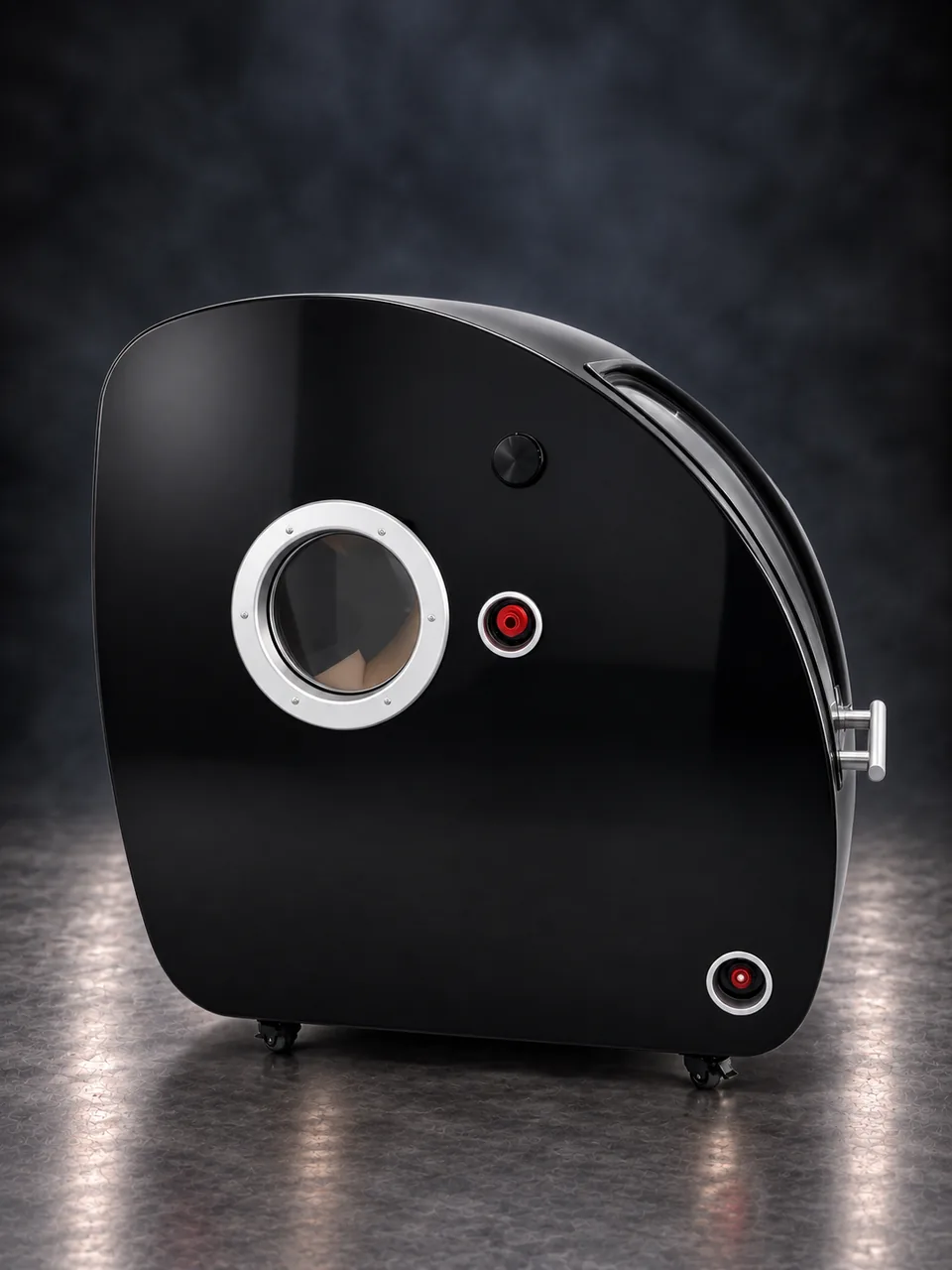

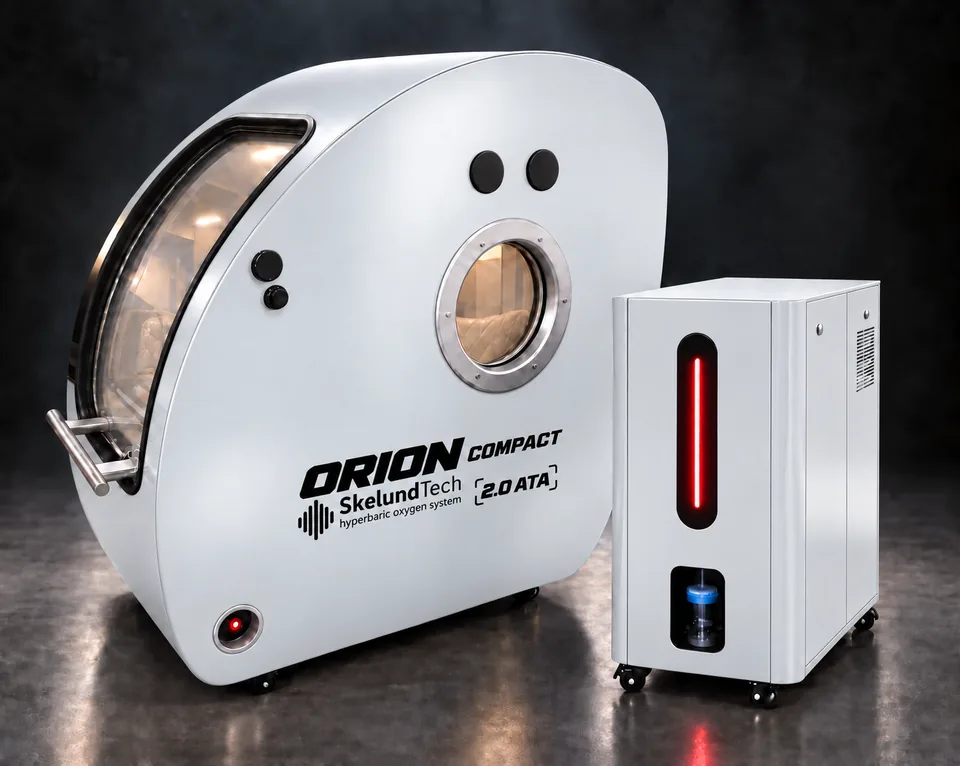

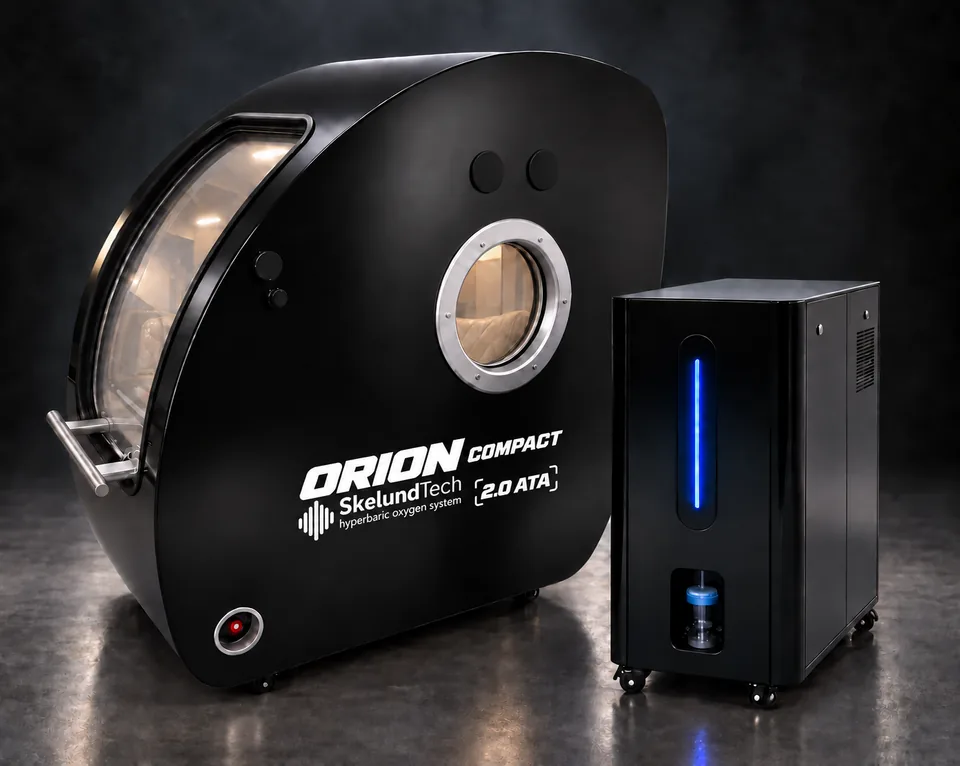

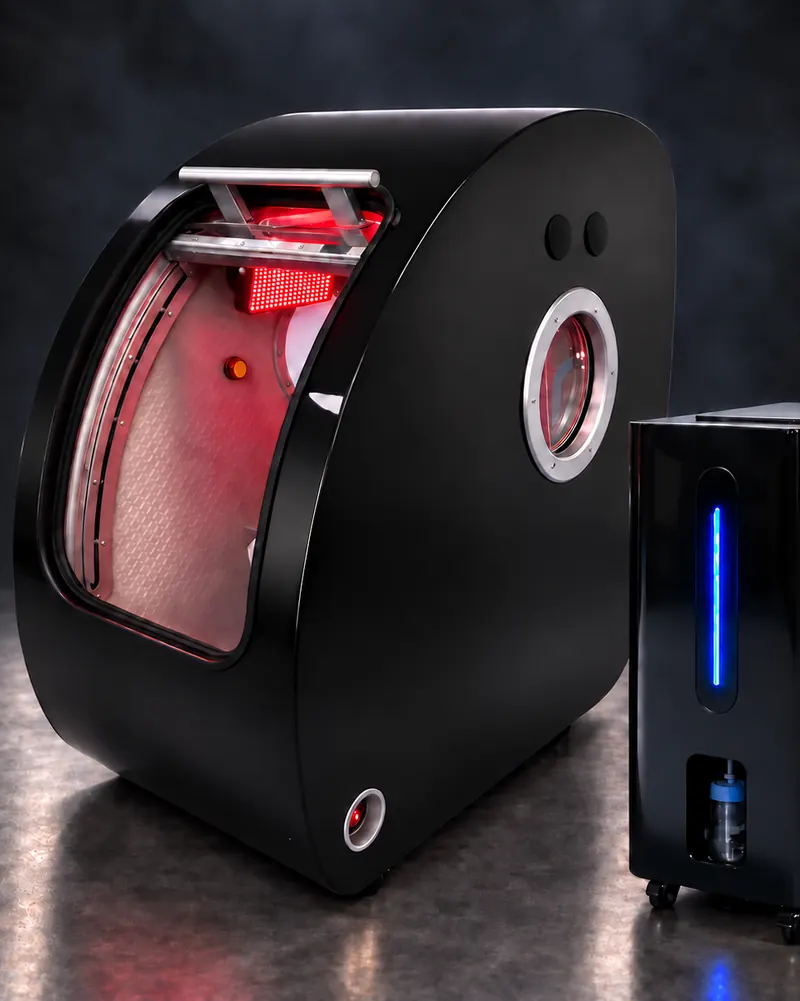

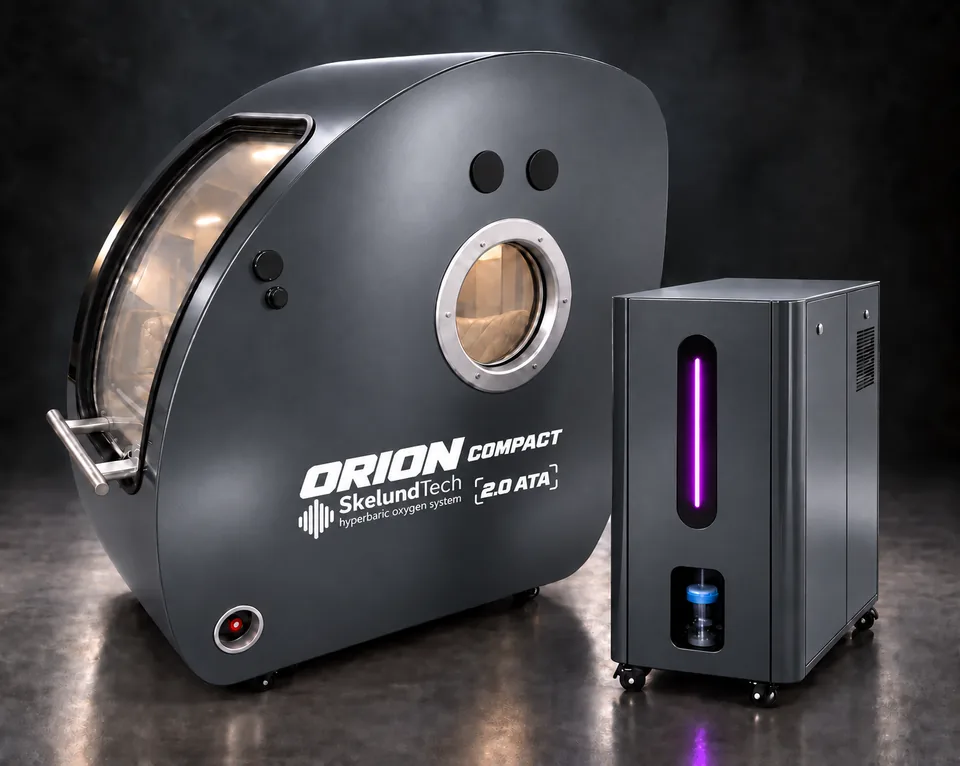

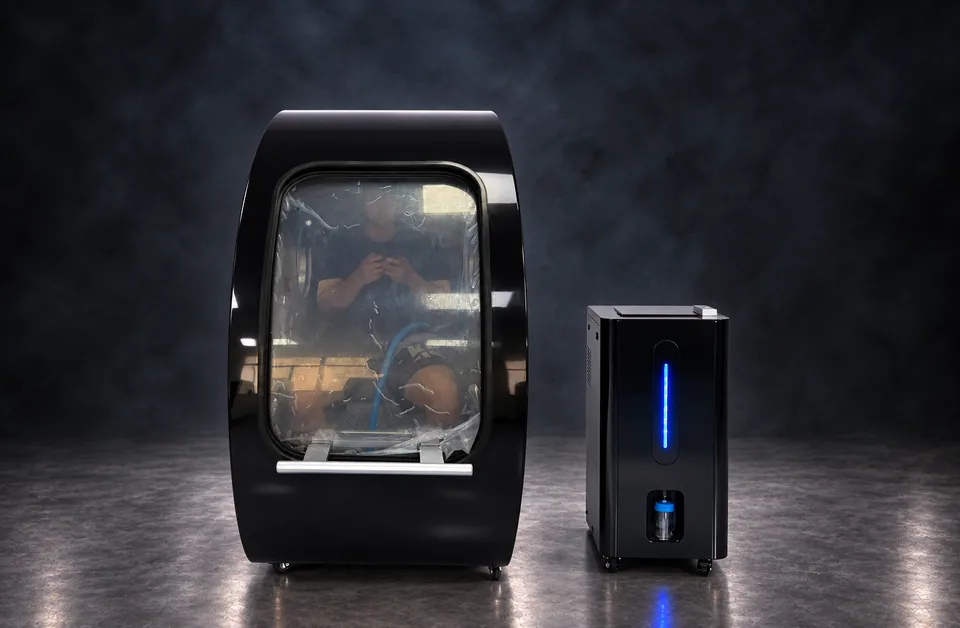

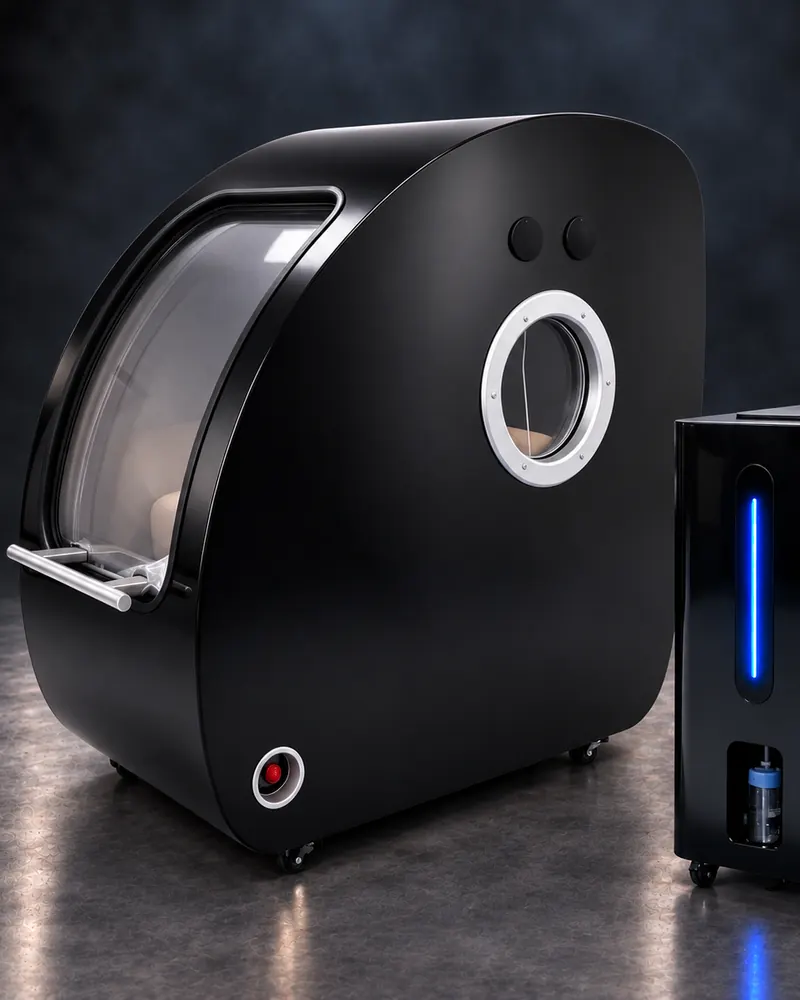

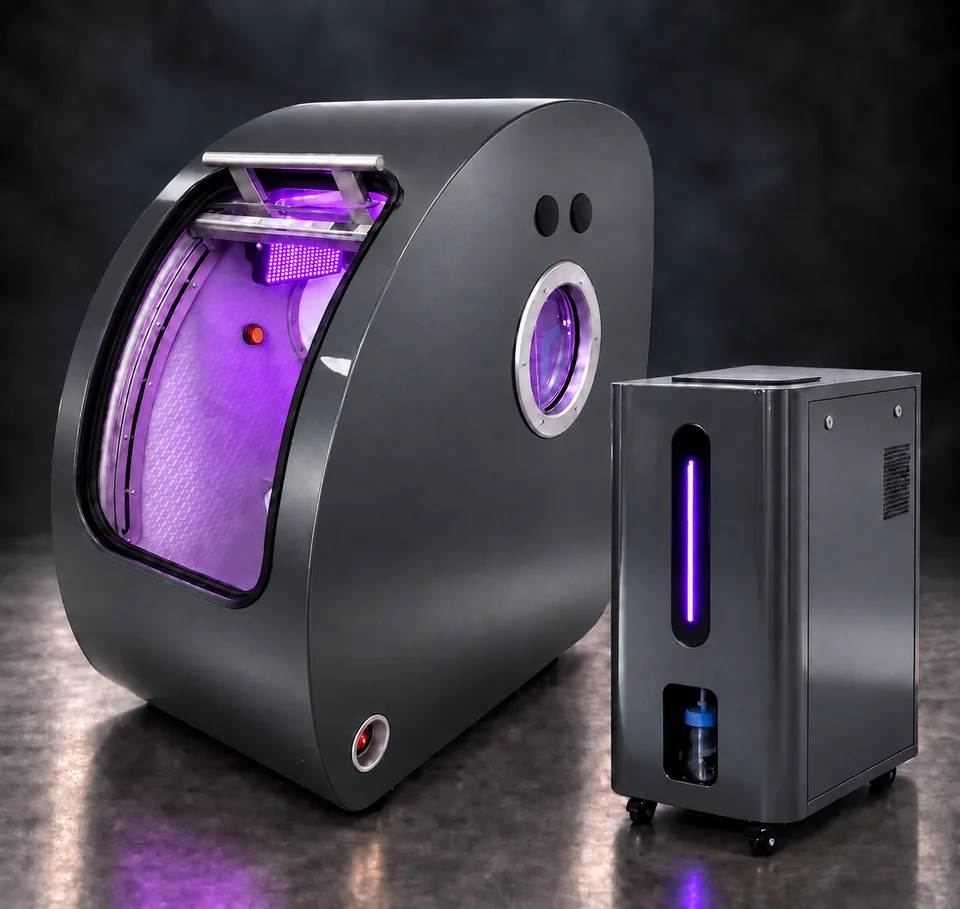

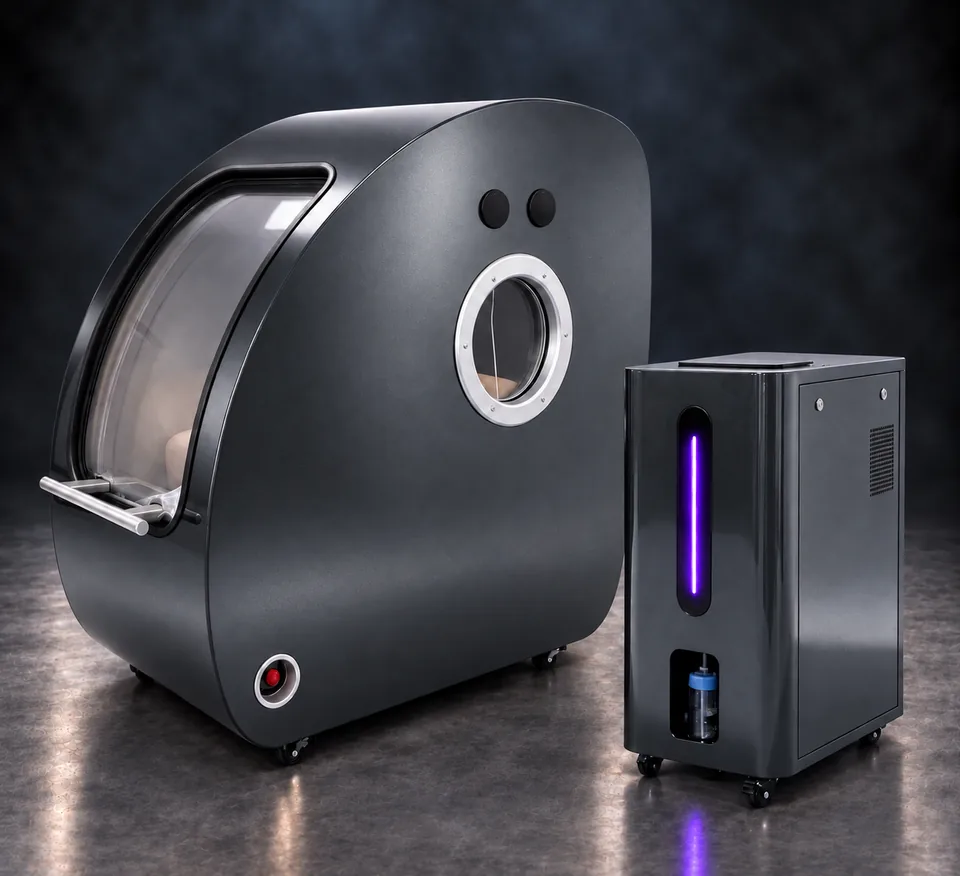

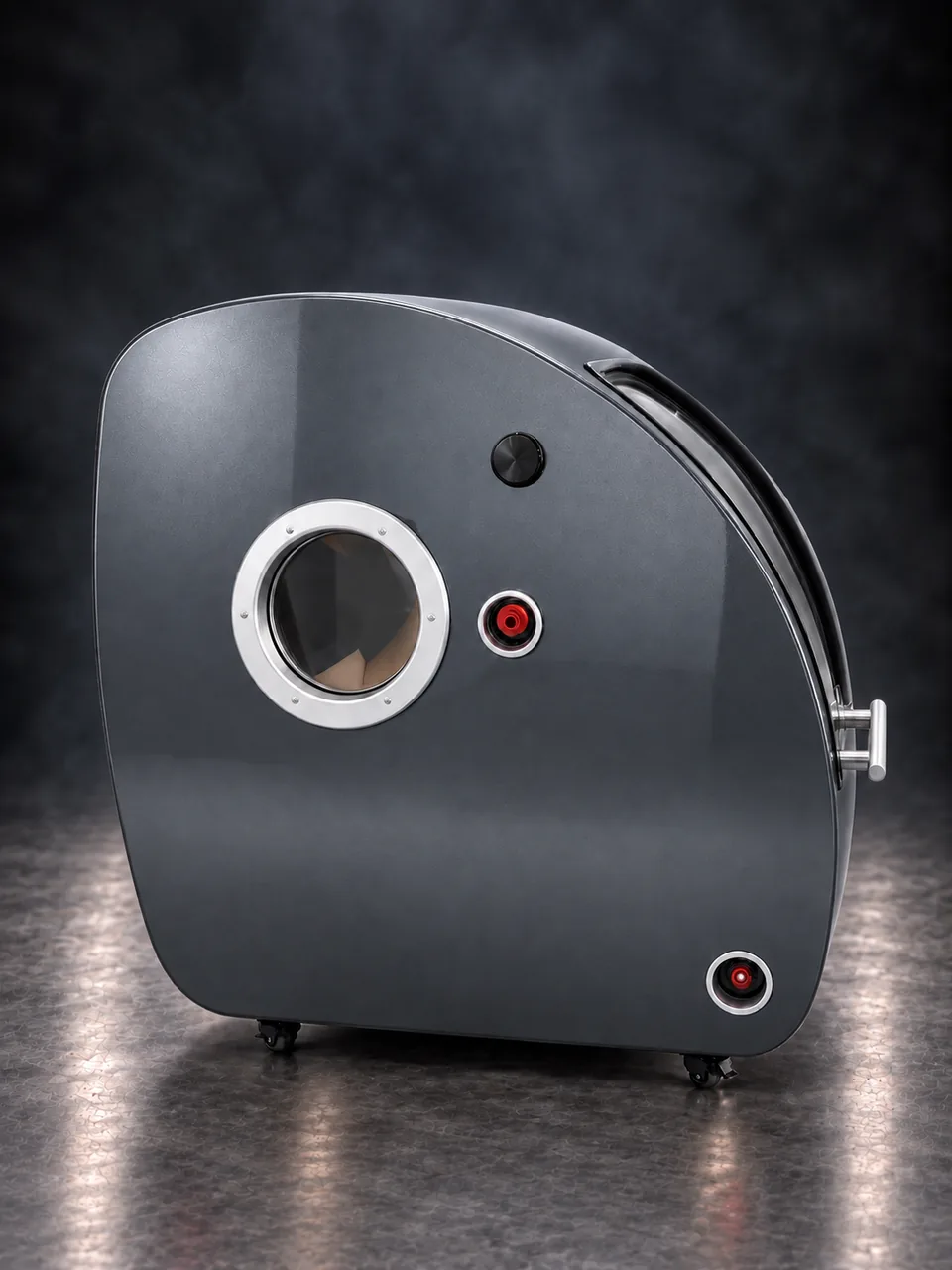

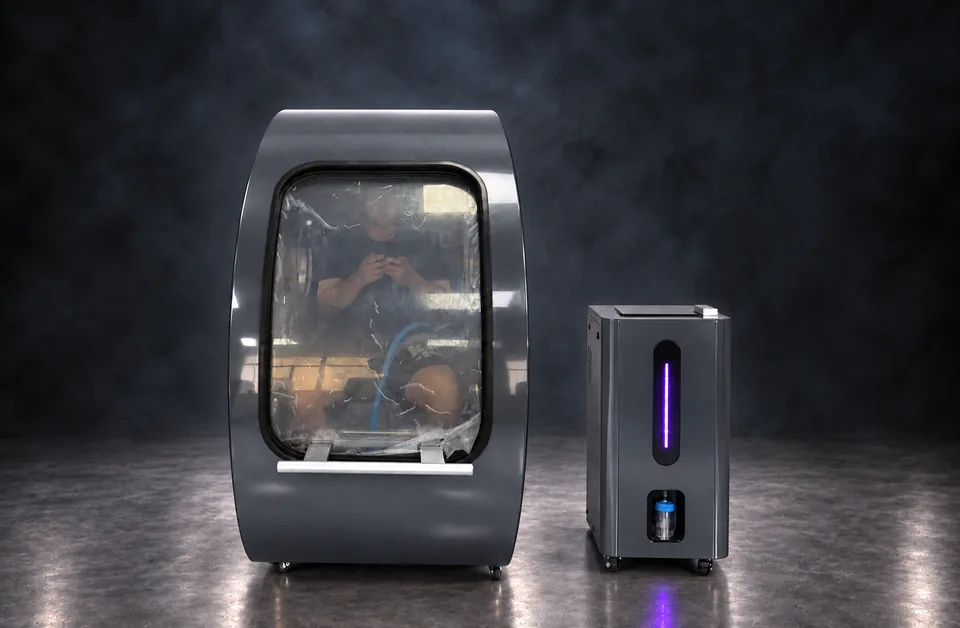

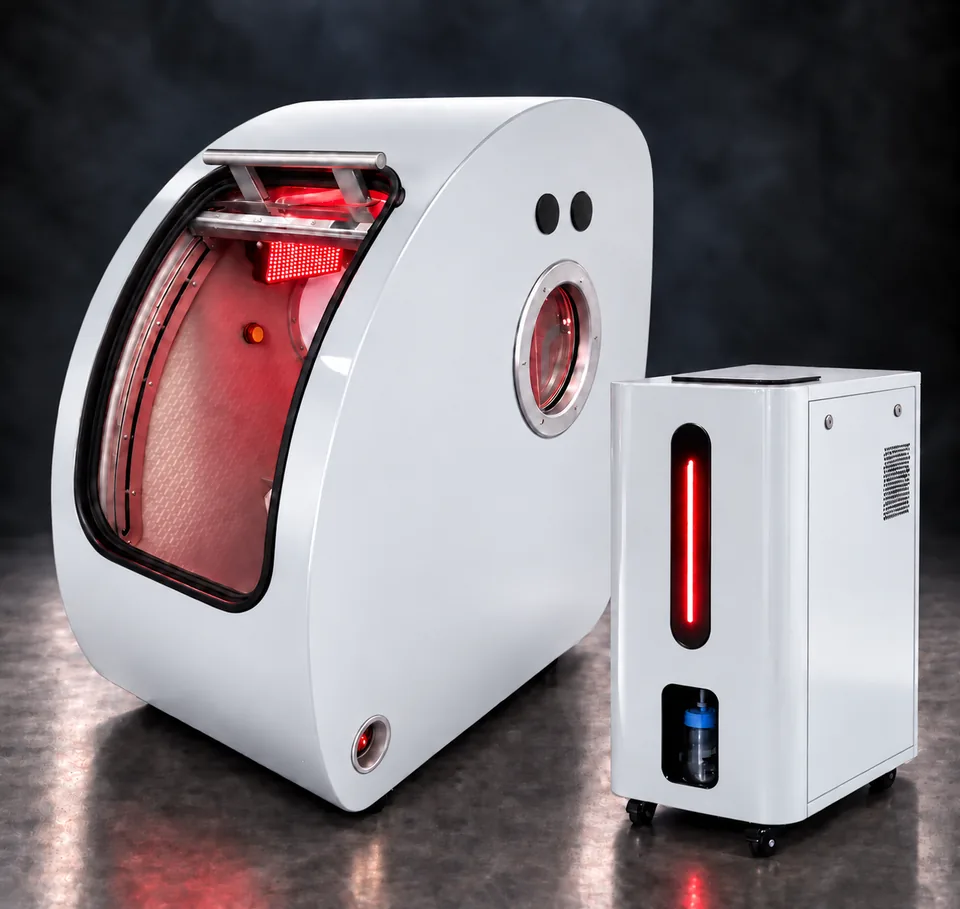

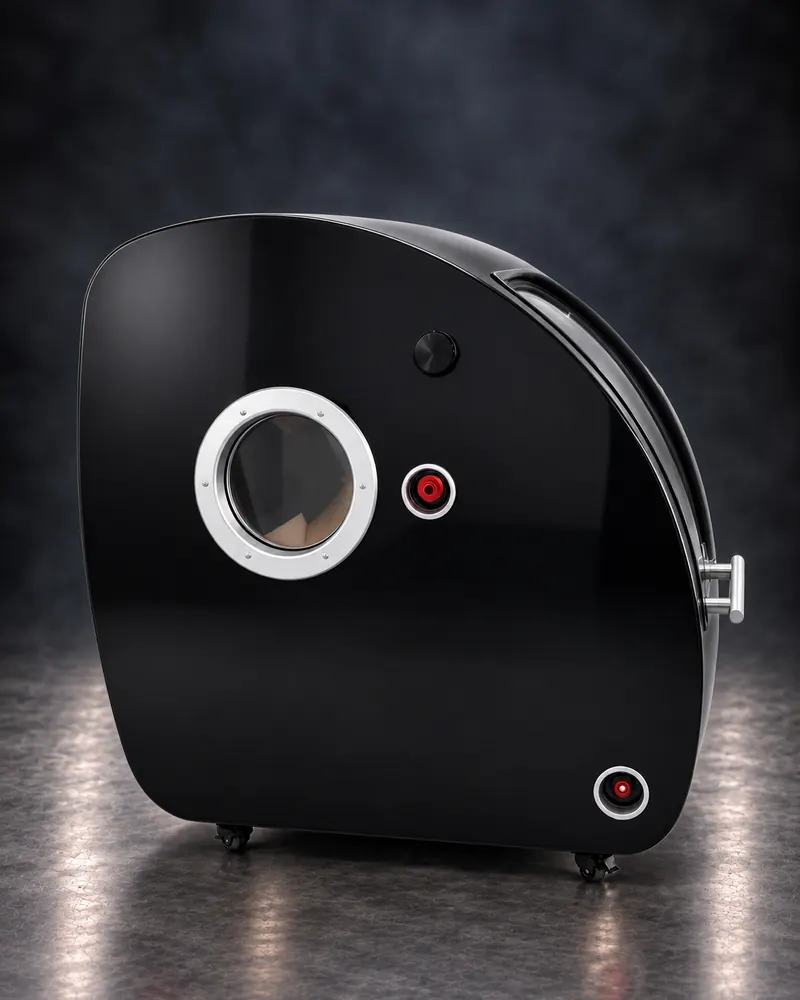

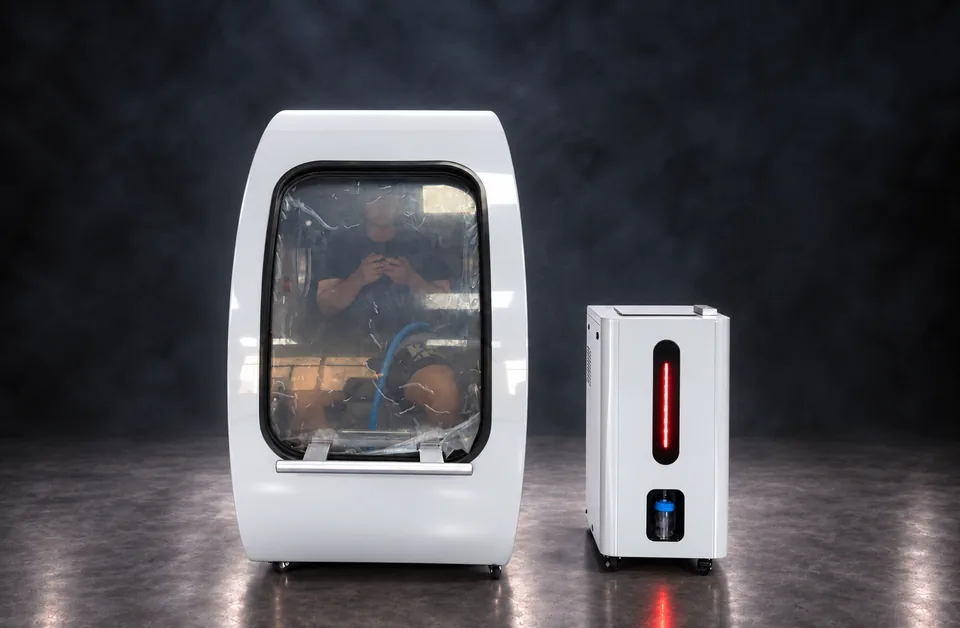

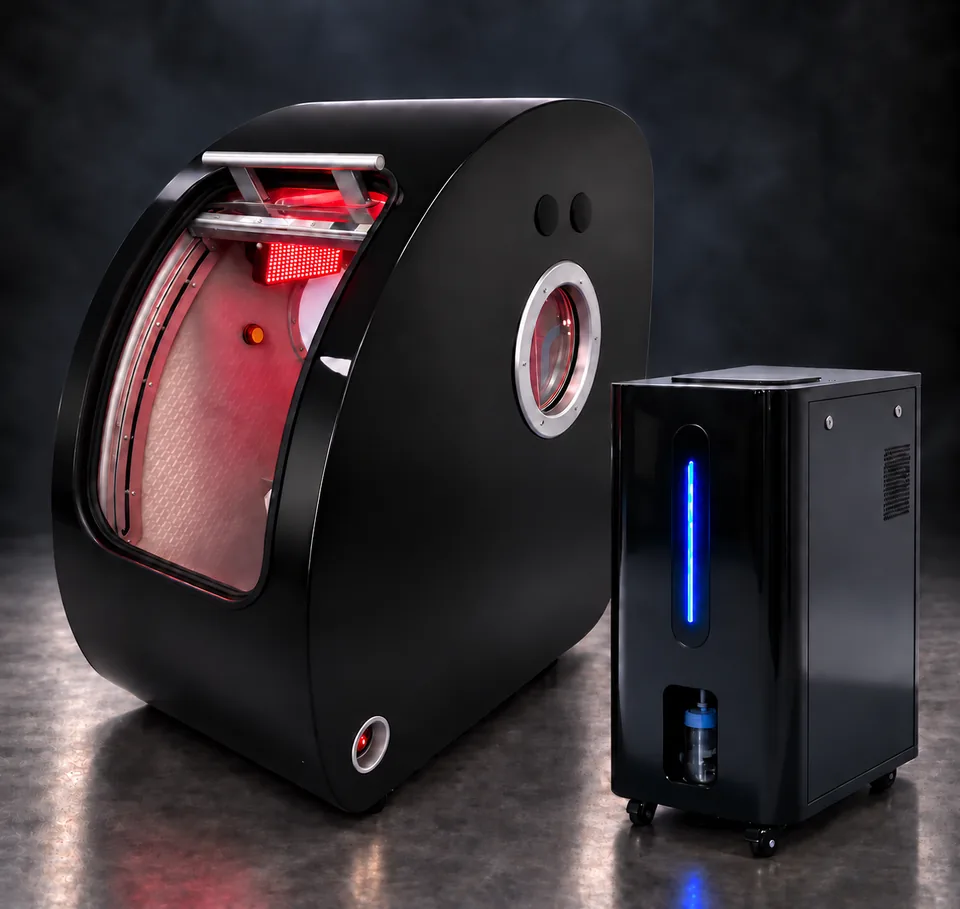

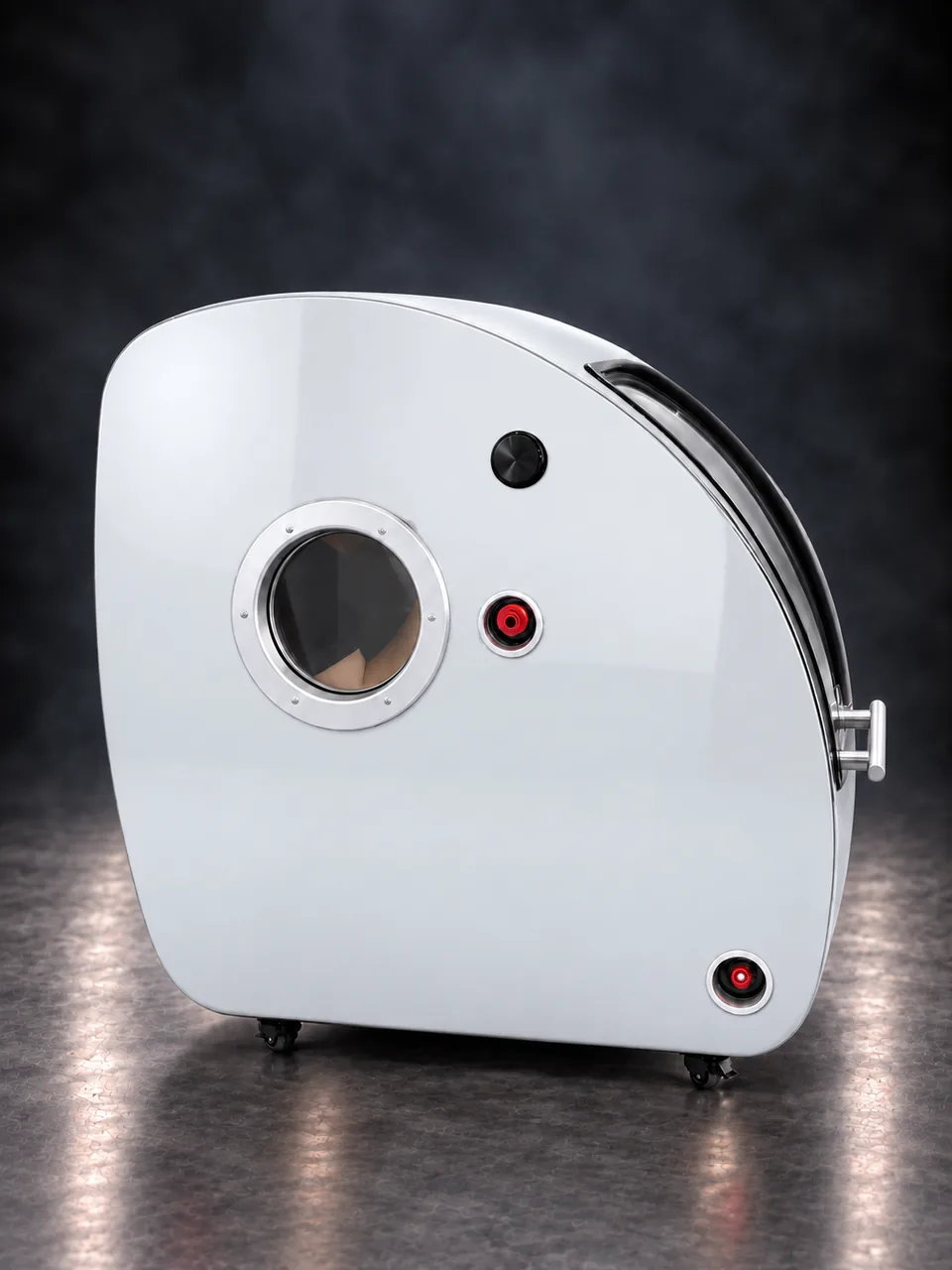

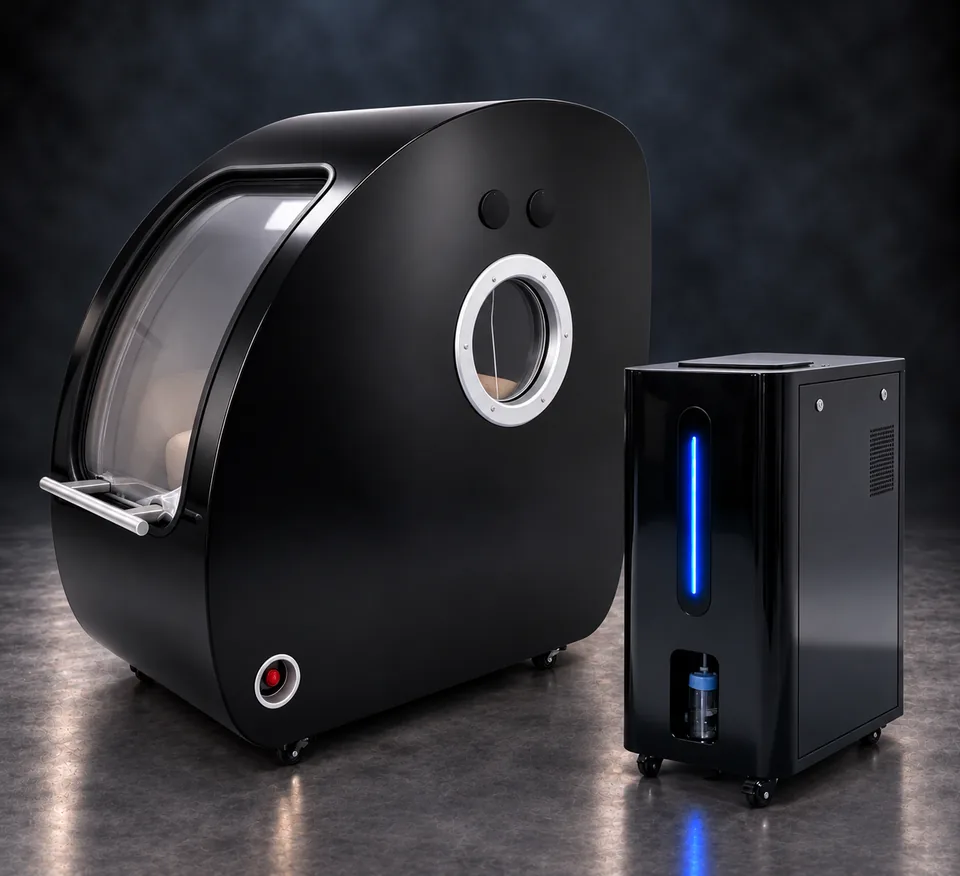

ORION COMPACT: exterior, interior, controles, y en la planta de producción.
Fotografías de fábrica e imágenes de catálogo, desde la cámara terminada hasta el casco de acero sin pintar. Cada pie de foto indica qué es, y el equipamiento opcional está señalado. Seleccione una foto para ampliarla.
Acceso y planificación del sitio
¿Llegará hasta la sala?
Ancho total incluidas las ruedas. El casco no está diseñado para desmontarse: el propio ascensor debe ser lo bastante grande y tener la carga nominal adecuada.
Los anchos son medidas del cuerpo tomadas de la documentación del modelo — no holguras garantizadas en el vano de la puerta. La altura, los giros, las escaleras, los ascensores, la carga del suelo y el espacio de maniobra se revisan para cada proyecto.
Qué enviarnos antes de hacer su pedido
- Fotos y medidas de cada punto estrecho del recorrido — puertas, pasillos, giros, escaleras
- Ancho y alto de la puerta del ascensor, ancho y profundidad de la cabina, carga nominal
- Nivel de piso y carga del suelo en pisos superiores
- Tamaño de la sala y dónde puede colocarse la unidad principal independiente
- Su suministro eléctrico: 110 V / 60 Hz o 220 V / 50 Hz
Estándar y opcional
Lo que incluye cada ORION COMPACT — y lo que puede añadir.
Muchas fotografías muestran equipamiento opcional. Esta es la línea que separa ambos, según la documentación actual del modelo y la comparativa de configuración de los cinco modelos. Las opciones se cotizan junto con la cámara; las combinaciones y la versión eléctrica las confirman nuestros ingenieros.
Incluido en todas las cámaras
- Unidad principal todo en uno 10LConcentrador de oxígeno, compresor de aire y aire acondicionado en un solo gabinete.Estándar
- Aire acondicionadoIntegrado en la unidad principal.Estándar
- Interior y sofá estándarAcabado de pared y asiento básicos. ORION COMPACT: sofá integrado con respaldo ajustable.Estándar
- LED interior blanco cálidoIluminación ambiental interior.Estándar
- Dos paneles de control táctilUno dentro, otro fuera.Estándar
- Dos intercomunicadoresUno dentro, otro fuera.Estándar
Disponible para añadir
- 20L todo en uno + BIBSUnidad principal más grande con sistema de respiración integrado y máscara, que sustituye a la unidad 10L.Opcional

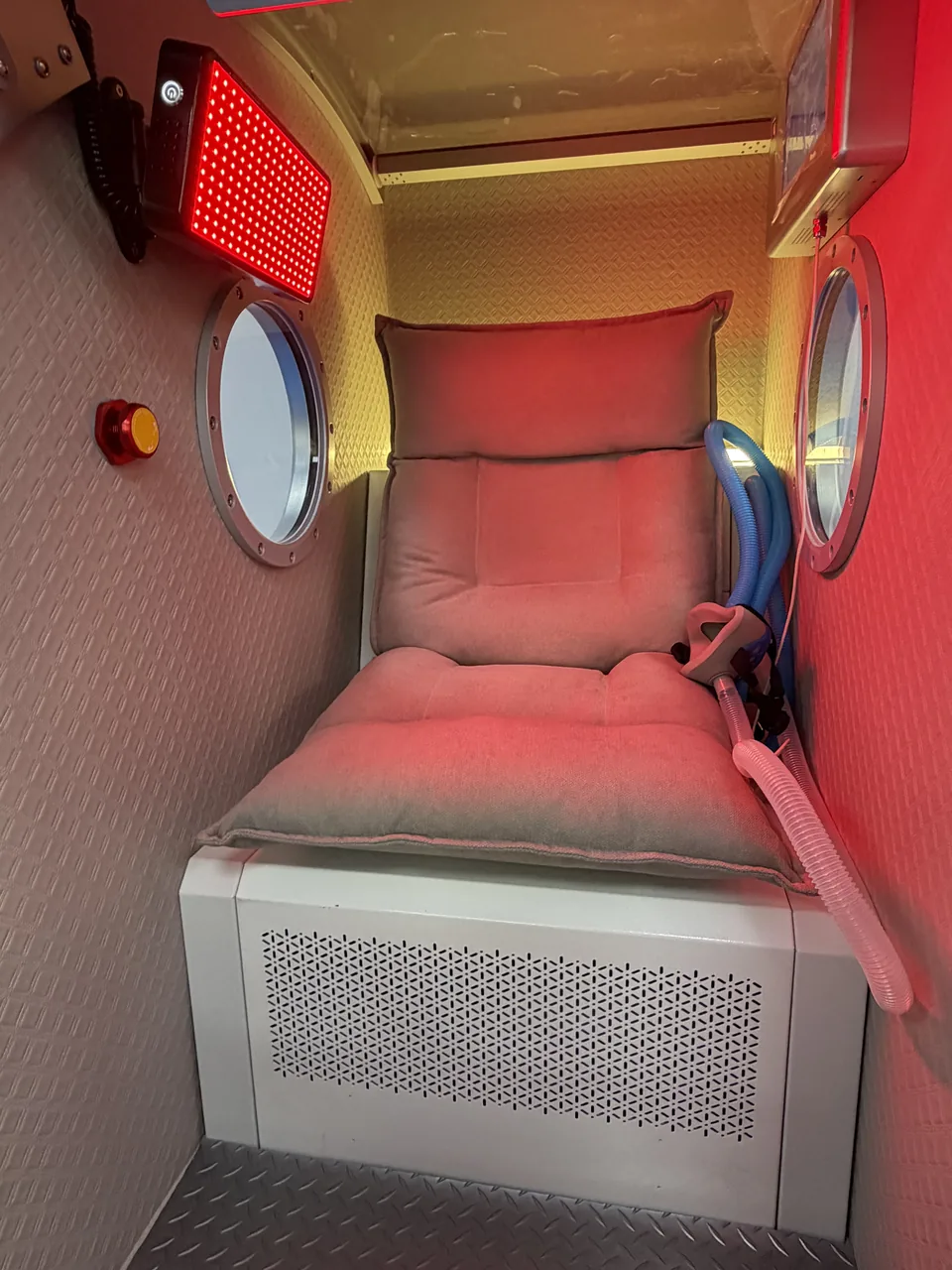

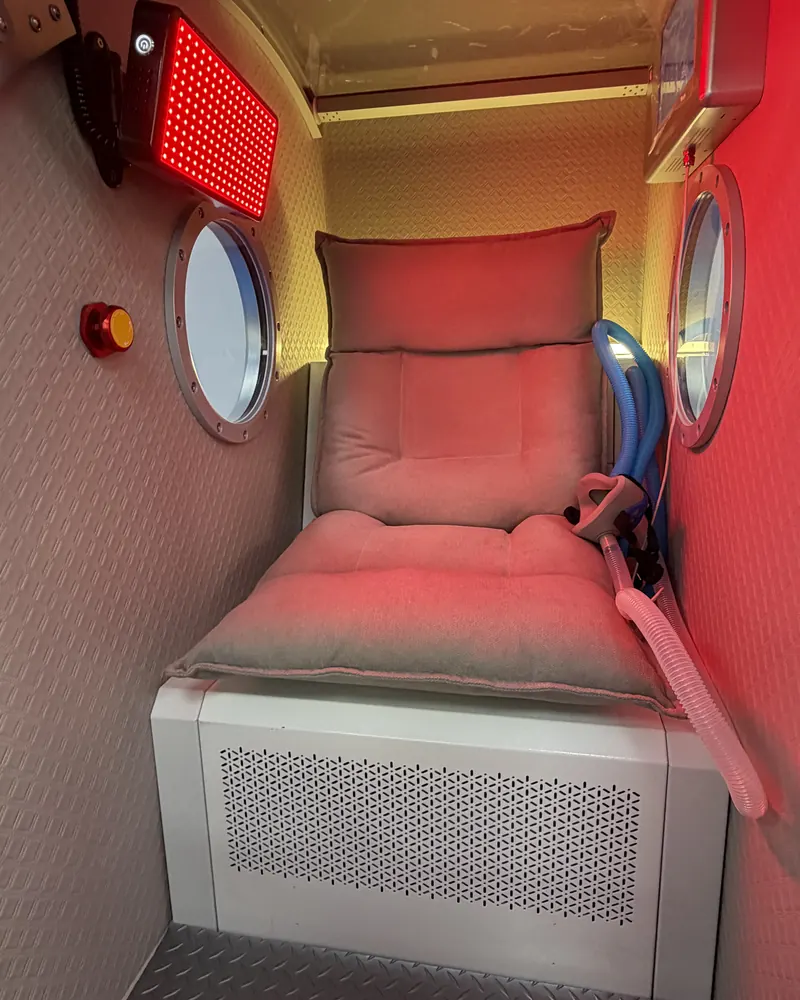

- Panel infrarrojo únicoUn panel infrarrojo LED dentro de la cámara.Opcional
- Paneles infrarrojos dobles (cabeza + pies)Un panel a la altura de la cabeza, otro a los pies.Opcional
- Oxímetro de pulsoMonitor de SpO₂ y pulso de dedo.Opcional
- Unidad de iones negativosPequeña unidad dentro de la cabina.Opcional
- Revestimiento de pared en cuero · manija metálica · tira de aluminio · limitador de posición de la puertaElementos de acabado interior y exterior; la compatibilidad se confirma según el modelo y el pedido.Bajo pedido
No disponible en este modelo
- Luz infrarroja de tres panelesTres paneles en un brazo ajustable.No disponible
- Mejora del asientoSofá de masaje NAPA; sofá NAPA insignia de LUMEN con mesa plegable; sofá para dos personas de VISTA.No disponible
- Mesa plegableSuperficie abatible en la pared de la cámara.No disponible
- Sistema de asiento PEMFColchoneta de campo electromagnético pulsado integrada en el asiento, con su propio controlador.No disponible
- Escalón de acceso sencilloEscalón delante de la puerta.No disponible
- Escalón de acceso iluminadoEscalón con iluminación integrada.No disponible
- Puerta iluminadaIluminación LED integrada en el marco de la puerta — LUMEN y ORION tienen cada una su propio diseño.No disponible
Opciones en vídeo
Seis accesorios, colores de carcasa, acabados de pared, asientos y las configuraciones de luz LED, mostrados con nuestras cámaras. No se carga nada hasta que pulsa reproducir.
Personalizar
Su ORION COMPACT: color del casco, pared interior, asiento.
Negro, blanco, gris oscuro y gris claro son los colores estándar del casco; se puede pedir cualquiera de los 216 colores RAL Classic, y diseños bitono bajo pedido. Elija un color abajo para verlo.
Vista previa de color
ORION COMPACT en 3 colores, 5 vistas.
Sofá integrado; color de la iluminación como se muestra. Las vistas previas son recoloreados digitales de la cámara; los colores en pantalla son aproximados. Confirme el color final con una muestra RAL física antes de pedir.
Paredes interiores
Acabados de pared para ORION COMPACT
Basic Wall (cuero tejido): 3 colores estándar más 24 colores tejidos.
Ver todos los colores de paredAsientos
Asientos para ORION COMPACT
ORION COMPACT tiene un sofá integrado con respaldo ajustable; las mejoras de asiento no se ofrecen en este modelo.
Ver todos los asientos y coloresDatos técnicos
Especificaciones de ORION COMPACT.
Cifras aproximadas de la documentación actual del modelo (octubre de 2026). Las dimensiones interiores, la apertura libre de la puerta, el tamaño y peso de la unidad principal y las dimensiones embaladas se confirman por pedido.
- Presión de funcionamiento
- 2.0 ATA
- Ocupación
- 1 persona, sentada
- Tamaño exterior (L × An × Al)
- 1,450 × 830 × 1,450 mmSolo la cámara — deje espacio para la unidad principal, las conexiones, el movimiento de la puerta y el mantenimiento.
- Peso de la cámara
- ≈ 500 kgNo incluye la unidad principal ni el embalaje; la configuración final puede afectar el peso.
- Ancho mínimo documentado
- 830 mmancho total incl. ruedas. Ancho del cuerpo, no el vano libre de la puerta.
- Unidad principal estándar
- 10L todo en unoConcentrador de oxígeno, compresor de aire y aire acondicionado en un solo gabinete.
- Unidad principal opcional
- 20L todo en uno + BIBSDos concentradores 10L, tres compresores, sistema de respiración integrado con máscara.
- Concentración del oxígeno suministrado
- 93% ± 3%En el suministro del concentrador — no es el nivel de oxígeno del aire de la cámara.
- Controles
- 2 paneles táctiles + 2 intercomunicadores, dentro y fuera
- Interior
- LED blanco cálido · acabado de pared estándar · sofá estándar
- Colores exteriores estándar
- Negro · Blanco · Gris oscuro · Gris claro
- Garantía
- 2 años (política de la empresa)El alcance, las condiciones y la fecha de inicio se establecen en su contrato.
Eléctrico
| Sistema | Alimentación | Potencia nominal | Corriente |
|---|---|---|---|
| 10L todo en uno (estándar) | 110 V / 60 Hz | 2,000 W | 20 A |
| 10L todo en uno (estándar) | 220 V / 50 Hz | 1,500 W | 8 A |
| 20L todo en uno + BIBS (opcional) | 110 V / 60 Hz | 2,700 W | 25 A |
| 20L todo en uno + BIBS (opcional) | 220 V / 50 Hz | 2,500 W | 13 A |
Valores tomados de la documentación del modelo. Elija la versión que corresponda a su instalación; un electricista local planifica un circuito dedicado.
En la caja
Se entrega con cada ORION COMPACT, además de la cámara, la unidad principal todo en uno y las opciones de su pedido.
Accesorios
- 2 × mascarillas de oxígenoMascarillas de oxígeno estándar; la máscara BIBS forma parte del sistema opcional de 20L.
- 2 × auricularesDos auriculares, embalados con cada cámara.
- 2 × juntas de la puertaDos juntas de la puerta en la caja, para tener un repuesto a mano.
Documentos
- Manual de operaciónCómo realizar una sesión, los paneles táctiles y el intercomunicador.
- Manual del productoEspecificaciones, conexiones y la unidad principal.
- Manual de mantenimientoRevisiones, consumibles y cómo sustituir las piezas que usted mismo puede cambiar.
- Perfil de la empresaQuiénes somos y qué fabricamos.
Ficha técnica, planos y folleto de ORION COMPACT
Enviamos los documentos de cada modelo directamente a los compradores en lugar de publicarlos para su descarga: la ficha técnica, los planos acotados para su recorrido de acceso y el folleto, además de copias de los documentos de calidad que cubren su modelo y destino. Indíquenos el modelo y su país, y el equipo se los envía el mismo día laborable (hora estándar de China).
FAQ
Preguntas sobre ORION COMPACT.
Más respuestas en las guías de compra y en las FAQ.
¿Cabe ORION COMPACT en mi ascensor?
Se desarrolló para el acceso por ascensor, pero solo funciona con un ascensor de tamaño y carga nominal adecuados. Envíenos el ancho de la puerta del ascensor, el ancho y la profundidad de la cabina y la carga nominal; nuestros ingenieros los comprueban frente a las dimensiones de la cámara, 1,450 × 830 × 1,450 mm.
¿Qué opciones están disponibles para ORION COMPACT?
Opcional: unidad todo en uno 20L con BIBS, un panel infrarrojo simple o infrarrojo doble (cabeza y pies), oxímetro de pulso y unidad de iones negativos. No disponible: infrarrojo de tres paneles, puerta iluminada, mejoras de asiento, mesa plegable, PEMF y escalones de acceso.
¿En qué se diferencia ORION COMPACT de ORION?
ORION COMPACT mide 555 mm menos de largo, 50 mm menos de ancho y 100 mm menos de alto que ORION; es para uso sentado en lugar de reclinado, con sofá integrado, y pesa unos 500 kg en lugar de unos 1,185 kg.
¿Qué alimentación eléctrica necesita ORION COMPACT?
Con el sistema todo en uno de 10L estándar: 2,000 W, 20 A a 110 V / 60 Hz, o 1,500 W, 8 A a 220 V / 50 Hz. Con el sistema opcional de 20L y BIBS: 2,700 W, 25 A a 110 V, o 2,500 W, 13 A a 220 V. Un electricista local planifica un circuito dedicado. Guía eléctrica.
¿Qué significa oxígeno al “93% ± 3%”?
Es la concentración de oxígeno en la salida del concentrador. No es el nivel de oxígeno del aire dentro de la cámara presurizada, y no es una afirmación médica. Sistemas de oxígeno explicados.
¿Existe una lista de precios para ORION COMPACT?
No. Cada cámara se configura y se envía a un destino concreto, por lo que las cotizaciones se preparan por proyecto y las confirma nuestro equipo de ventas.
¿Puedo pedir ORION COMPACT en mi propio color o con mi logotipo?
Negro, blanco, gris oscuro y gris claro son los colores estándar del casco; se puede pedir cualquiera de los 216 colores RAL Classic, y diseños bitono bajo pedido. Su propio logotipo se confirma con el pedido; los proyectos de marca propia (OEM / ODM) son bienvenidos, incluso unidades sueltas. Ver los colores, paredes y asientos.
¿Qué garantía y soporte incluye ORION COMPACT?
La política de garantía de la empresa SkelundTech es de dos años; el alcance, las condiciones y la fecha de inicio se establecen en su contrato. El soporte es remoto, a cargo del equipo de la fábrica (planos de montaje, orientación y asistencia posventa), y los repuestos se suministran sin costo; si los necesita con rapidez, usted paga solo el flete exprés. Actualmente no hay técnicos locales.
